Commutateur SPST double ADG7421F

Le dispositif ADG7421F d'Analog Devices est un commutateur basse tension, unipolaire unidirectionnel (SPST) double, à faible résistance à l'état passant (R_ON), qui offre une protection contre les surtensions (±60 V), une protection contre la mise hors tension et une détection de surtension sur les broches d'entrée. Cette solution permet un gain de place important par rapport aux solutions traditionnelles.

L'ADG7421F est idéal pour fournir une protection contre les surtensions pour les petits signaux, tels que les entrées de capteur de température à résistance (RTD) et les entrées de thermocouple. La capacité de protection contre les hautes tensions jusqu'à ±60 V, couplée à une alimentation basse tension, peut permettre des étages d'entrée basse tension complets pour les applications industrielles.

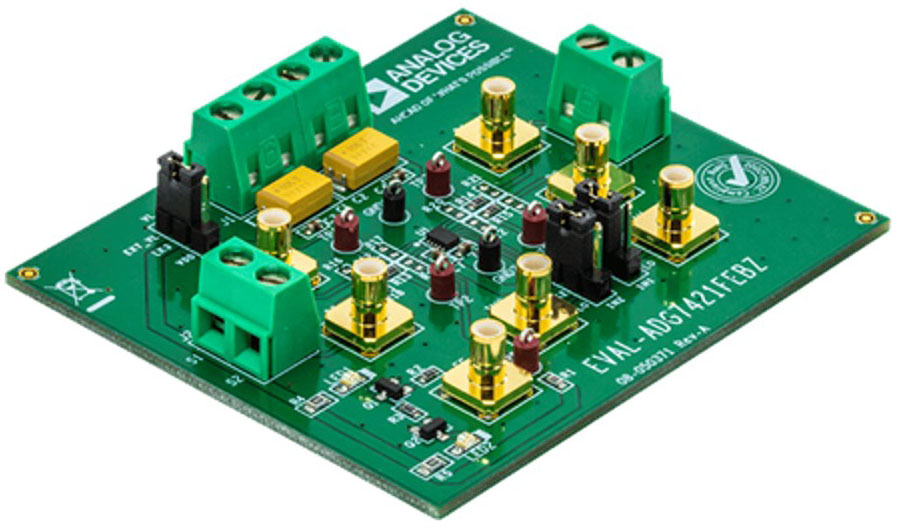

L'EVAL-ADG7421FEBZ est la carte d'évaluation de l'ADG7421F ; elle comporte deux canaux de commutation unipolaires/unidirectionnels (SPST). L'ADG7421F est doté de circuits de détection et de protection contre les surtensions sur les broches de la source et est protégé contre les signaux jusqu'à ±60 V dans les états alimenté et non alimenté.

Fonctionnalités

• Détection et protection contre les surtensions jusqu'à ±60 V, et protection contre la mise hors tension pour les applications basse tension (±1,8 V à 5 V), telles que les systèmes de mesure de température RTD et à thermocouple
• La plus petite solution de détection et de protection des E/S analogiques dans un boîtier LFCSP de 3 mm x 2 mm pour économiser de l'espace et permettre une densité de canaux plus élevée
• Faible résistance à l'état passant du commutateur et planéité de la résistance à l'état passant convenant aux chaînes de signaux de mesure de haute précision

Applications

• Instrumentation : ATE
• Automatisation industrielle : contrôle de processus, modules d'E/S analogiques et acquisition de données
• Défense et aérospatiale
• Usage général : remplacement de relais
